激光測頭可加裝在Micro-Vu影像測量系統中。
InSpec軟件內已含激光使用的功能。
距離
厚度
激光傳感器在被測工件表面上投射一個可見光斑，由工件表面反射激光信號到傳感器上。當傳感器與被測工件間的距離發生變化時，激光反射角度產生相應變化，使傳感器內感光元件上的成像位置產生相應變化。

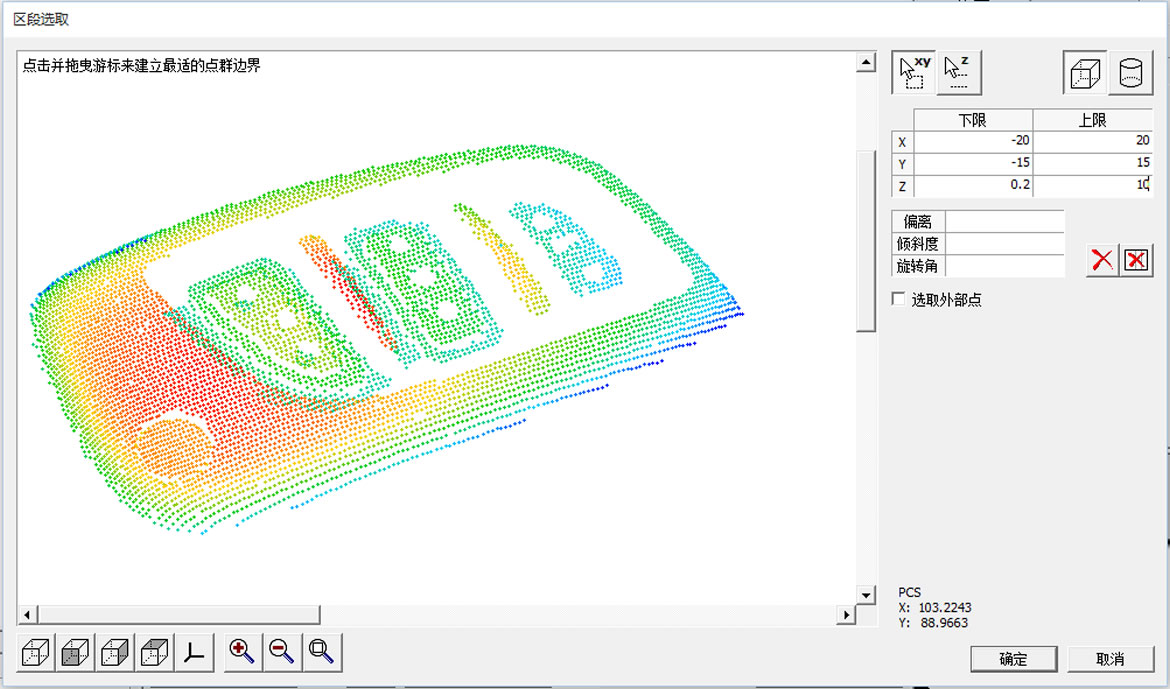

在操作Micro-Vu影像測量儀時，可使用激光測頭執行高度測量、快速對焦以及工件平面度的測量，亦可編輯程序執行自動測量。其主要功能是輔助影像測量儀完成特殊尺寸的測量。
根據不同材質與用途有2種激光型號：
型號 | LSM4-10 | LSM4-2 |
測量范圍(MR) | 10 mm | 2 mm |
測量距離 | 30/35/40 mm | 24/25/26 mm |
光斑尺寸 | 75x85/32x45/110x160 μm | 55x85/23x23/35x85 μm |
線性度 | <±2 μm | <±0.6 μm |
分辨率 | 0.15 μm | |
用途 | 鏡面反射(光亮面)，漫反射(粗糙面) | |
應用范圍 | 測量行程大 | 精度高，光斑小 |
備注：
1. 激光安全等級：二級；請勿注視光束。
2. 適用機型：Vertex 261，341，342；Excel 511，512，701，702，704。
3. SMR=測量范圍起點；MMR=測量范圍中點；EMR=測量范圍終點。
非接觸式測量，無磨損，抗干擾
安裝距離大，可完成特殊表面的測量任務
測量光斑小，適用于結構小巧的零部件的精確測量
測量效率高，高速的實時動態測量
