秉承了Micro-Vu 60多年來自主開發軟件的經驗，F(xiàn)ormFit 2D輪廓比對軟件用戶界面友好，簡潔易操作，提供配準、編輯、分析、報告等功能，并可與InSpec測量軟件相結合，做到測量后自動比對并生成報告，提升效率。
主要應用領域：
1. 全局/局域誤差分析
2. 位置度等常見幾何公差分析
3. 線輪廓度的計算
4. 結合InSpec一鍵輸出測量報告
FormFit是Micro-Vu自主研發的2D輪廓比對軟件，與Micro-Vu各系列機臺及InSpec測量軟件相結合，主要用于掃描輪廓與標準圖檔進行比對，對測量工件的GD&T幾何尺寸與公差的分析，提供完整的2D分析解決方案，給出產品是否符合標準的信息。
除了計算實際產品輪廓與理論值的偏差，GD&T的分析是參考ASME Y14.5的標準，用來測量產品的形位公差，如線輪廓度、位置度等。

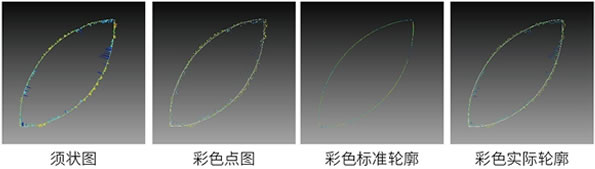

1. 支持色彩須、點、標準、實際圖形顯示模式。

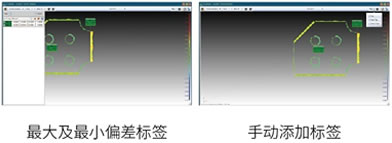

2. 可用標簽對偏差分析添加注釋，標注最大及最小偏差，可針對指定位置增加手動標簽。

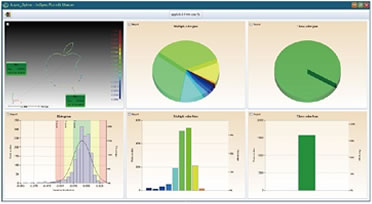

3. 對配準結果進行全局/局域誤差分析。局域誤差分析可針對指定輪廓進行分析，獲得局部的偏差分析結果。

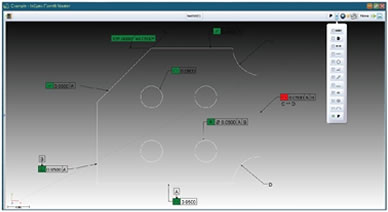

4. 提供完整的GD&T形位公差分析項目及內容，如位置度、輪廓度、直線度、圓度、角度、平行度、垂直度、同心度等。
5. 通過數據分析及形位公差分析獲得的結果已生成于報告中。輸出PDF格式的報告，可對報告的樣式及內容做多種設置，編輯報告樣式，豐富最終的報告。
