MTP 170測量行程：170x300 mm
MTP 170L測量行程：170x380 mm
MTP閃測測量儀是一款專為平面快速測量而設計的光學測量儀。測量系統易于使用，測量速度快，一次可測量多片產品，在保證精準度與全尺寸測量的同時，極大的降低了測量時間，提高測量效率。
MTP使用非接觸式光學系統，由CCD和平行輪廓光組成，對被測工件進行垂直掃描進而完成尺寸的測量。系統生成一張高分辨率的圖像，之后使用功能強大的軟件對其進行分析測量。

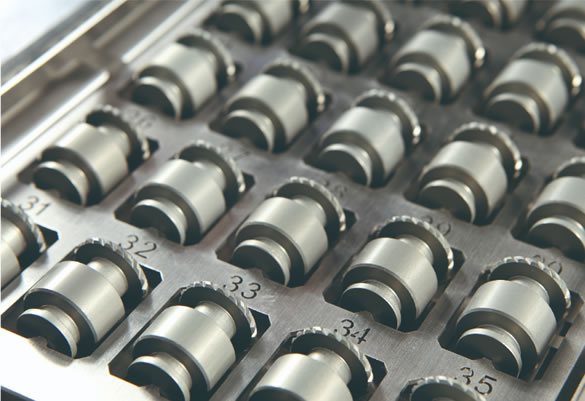

圖片中的MTP機臺正在檢測35片車床件，10秒內即可完成所有的測量。機臺與托盤更換裝置相結合，測量迅速。
機臺由堅固的鋁合金框架和運動平臺組成，龍門結構直接安裝在機臺架構的主體上，并在結構強度上做了特殊的加強。CCD和遠心光學系統固定，在機臺運行時防止振動。
平行光光源安裝在CCD正下方，并固定在機臺的主體結構上，確保CCD接收到的為平行光。對被測工件進行垂直掃描，進而完成尺寸的測量。
機臺的裝載平臺采用三面開的設計，方便雙手同時進行多片零件的擺放操作。測量平臺可以100%從保護殼內伸出，方便與機械手臂的整合。長時間不使用機臺時，測量平臺也可以完全移動到保護殼內，防止積灰。

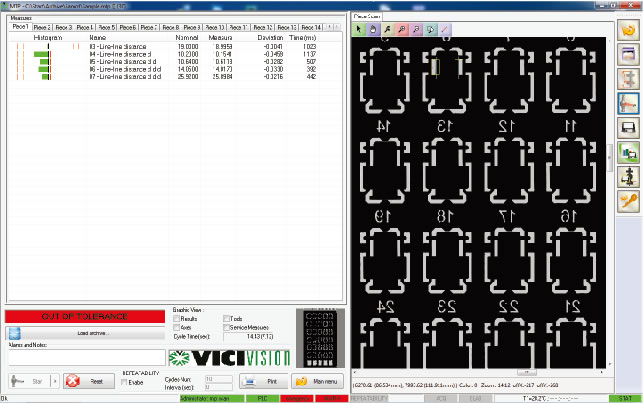

1. 直觀的測量界面，方便操作員立即發現未通過檢測的工件，以及超過公差范圍的產品。
2. 無需精確擺放被測工件，操作員可快速裝載多片工件，系統自動識別并測量被測產品。
3. 自動收集所有必須的數據做統計，為每一個測量的單件創建一份報告，無需額外增加時間。
4. 可測量元素：長度，距離，內徑，外徑，角度，平行度，對稱性，正交性，輪廓的任何幾何測量，DXF比對等
對曲軸這種復雜工件進行質量控制，是一個繁瑣且耗時的過程，可能還需要一個環境受控的空間。VICIVISION開發出了專用于曲···
Sarbo S.p.A. 是一家專業生產車削小金屬零件的領先公司。該公司正處于由Luciano Zago和Giuseppe Sartor向Paolo Zago和Ro···

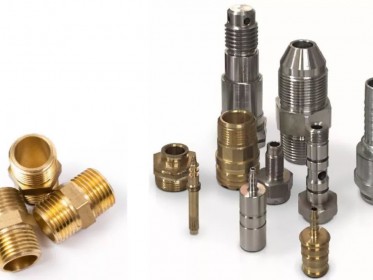

測量軸類配件，車削螺紋和螺絲在測量車削螺紋，軸類配件以及滾壓螺紋時，生產商通常很難獲得精確而客觀的測量結果。通過···

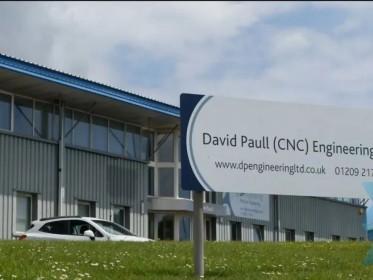

David Paull (CNC) Engineering，是一家70年前成立的精密工程分包公司，總部位于英國的康沃爾郡，在提供優質產品方面享有···
